Décryptage du level of detail BIM : LOD 100 à 500
Les niveaux de détail (LOD) dans le Building Information Modeling (BIM) constituent une échelle essentielle, allant de 100 à 500, qui définit la précision géométrique et la quantité d’informations dans un modèle numérique. Chaque niveau, du concept initial (LOD 100) au modèle final (LOD 500), apporte un degré de précision accru, permettant une représentation de plus en plus détaillée et complexe du projet. La maîtrise de ces niveaux de LOD est cruciale pour optimiser la planification, la coordination et l’exécution des projets de construction, tout en réduisant les erreurs et en contrôlant les coûts.
Utiliser les Levels Of Detail, quels bénéfices ?
L’utilisation judicieuse des différents niveaux de LOD permet d’adapter la modélisation BIM aux besoins spécifiques de chaque phase du projet. Par exemple, le LOD 200 offre une vue générale du projet avec des dimensions approximatives, tandis que le LOD 400 fournit des informations détaillées pour la fabrication et l’assemblage. Cette progression dans le niveau de détail facilite la prise de décision à chaque étape, de la conception à la mise en œuvre.
En fonction de la distance du point de vue et de l’échelle du projet, le niveau de détail approprié peut être sélectionné pour optimiser la charge de calcul et l’affichage du modèle. Cette approche, similaire aux techniques utilisées dans les jeux vidéo pour gérer le niveau de détail en temps réel, permet d’obtenir une modélisation efficace et adaptée aux besoins de visualisation et d’analyse.
Découvrez comment chaque niveau de LOD contribue à la réussite de vos projets de construction en exploitant pleinement les avantages du BIM. De la maquette numérique initiale aux expressions de niveau les plus détaillées, le BIM offre une source de données riche et précise pour toutes les phases du cycle de vie d’un bâtiment.
Comprendre les Niveaux de Détail (LOD) dans le BIM
Le Building Information Modeling (BIM) transforme radicalement l’industrie de la construction en offrant une approche numérique intégrée tout au long du cycle de vie d’un bâtiment. Au cœur de cette révolution, les niveaux de détail (LOD) jouent un rôle crucial dans la structuration et l’évolution des maquettes numériques. Agissant comme un standard, le LOD définit non seulement la précision géométrique des objets modélisés, mais aussi la richesse des données associées à chaque élément.
Cette échelle, allant du LOD 100 au LOD 500, permet d’adapter la complexité du modèle aux besoins spécifiques de chaque phase du projet, optimisant ainsi le temps de modélisation et l’efficacité des échanges entre les différents acteurs. À mesure que le niveau de LOD augmente, la maquette s’enrichit, passant d’une simple représentation volumétrique à un jumeau numérique détaillé, offrant une vue complète et précise du bâtiment réel.
LOD 100 : Esquisse
Le LOD 100 initie le processus BIM avec une représentation schématique du projet. Ce niveau utilise des masses volumétriques simples pour esquisser les formes générales, sans précision dimensionnelle. Cette approche permet une visualisation rapide et fluide du concept, idéale pour les premières études de faisabilité et estimations de coûts.
À ce stade, l'affichage privilégie une vue d'ensemble, facilitant la compréhension globale et les modifications en temps réel. Le modèle de bas niveau polygonal optimise la charge de calcul, permettant d'explorer efficacement différentes options de conception. Le LOD 100 établit ainsi les bases spatiales et volumétriques sur lesquelles les niveaux de détail ultérieurs s'appuieront, assurant une évolution cohérente du projet BIM.
Caractéristiques du LOD 100 :
- Modèle basé sur des formes et volumes approximatifs.
- Utilisé pour les études de faisabilité et les estimations préliminaires de coûts. Il peut être rattaché a la SIA 116 ou 416 pour un calcule automatique des variantes

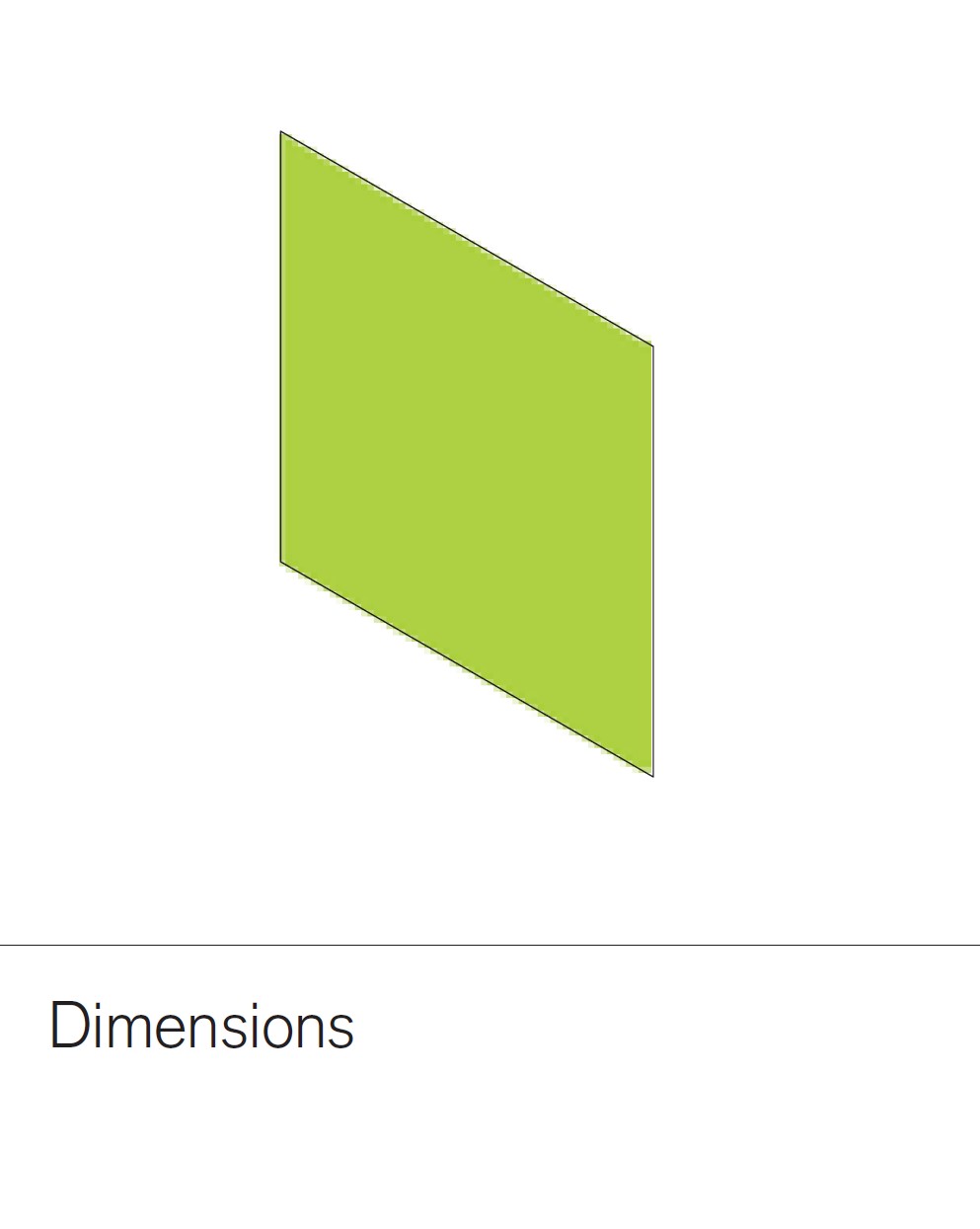

LOD 200 : Développement du Design
Le LOD 200 marque une évolution significative dans la modélisation BIM. À ce niveau, le modèle gagne en définition, intégrant des éléments plus précis tout en restant suffisamment flexible. Les objets acquièrent des dimensions approximatives, une position et une orientation définies, permettant une meilleure compréhension spatiale du projet.
Ce stade offre un équilibre entre détail et adaptabilité, idéal pour affiner le design initial et produire des estimations de coûts plus précises. Le modèle LOD 200 incorpore des données génériques sur les matériaux, enrichissant la maquette numérique sans la surcharger. Cette approche s’avère particulièrement utile pour la modélisation basée sur des scans 3D, offrant une vue plus détaillée tout en optimisant le temps de calcul et l’affichage.
Caractéristiques du LOD 200 :
- Dimensions approximatives des éléments avec position et orientation définies.
- Utilisé pour le développement initial du design et les estimations de coûts plus précises.
- Intégration de données génériques sur les matériaux.
- Ce niveau de détail correspond également aux besoin pour de la modélisation sur base de scan 3D.
LOD 300 : Documentation de Conception
Le LOD 300 représente un saut qualitatif majeur dans la modélisation BIM, offrant un niveau de détail nettement supérieur. À ce stade, le modèle atteint une précision dimensionnelle complète, intégrant des informations spécifiques issues des études d’ingénierie. Cette progression permet une représentation fidèle des éléments constructifs, facilitant la production de documents techniques détaillés.
Ce niveau de détail s’avère crucial pour la coordination interdisciplinaire, permettant une détection précoce des conflits potentiels. Le modèle LOD 300 sert de base solide pour les soumissions, les dossiers de consultation des entreprises (DCE), et les demandes d’autorisation de construire. L’intégration de données précises sur les matériaux et les méthodes de construction offre une vue réaliste du projet, optimisant la prise de décision et la planification des travaux. Cette richesse d’informations améliore considérablement l’efficacité du processus de construction, réduisant les risques d’erreurs et les coûts associés.
Caractéristiques du LOD 300 :
- Modèle précis en termes de dimensions, positions et orientations.
- Utilisé pour la production des documents de construction tel que les soumissions ou les DCE et les approbations réglementaires comme les autorisations de construire.
- Intégration de données spécifiques sur les matériaux et les méthodes de construction.
LOD 350 : Coordination et Validation
Le LOD 350 enrichit le modèle BIM en se focalisant sur les interfaces entre éléments constructifs. Ce niveau de détail est crucial pour la coordination efficace des corps de métiers et la détection précoce des conflits. Il intègre les connexions, supports et interactions spécifiques, offrant une vue réaliste de la constructibilité du projet.
Cette précision accrue permet une validation approfondie du design et optimise les séquences de construction. Le LOD 350 facilite l’analyse des points critiques, améliorant l’anticipation des défis de mise en œuvre. Cela contribue à réduire les temps d’arrêt et les modifications coûteuses pendant la phase de construction, renforçant l’efficacité globale du projet.
Caractéristiques du LOD 350 :
- Modèle incluant les connexions, supports et interactions entre les éléments.
- Utilisé pour la coordination interdisciplinaire et la validation du design.
- Détails supplémentaires pour assurer la constructibilité et la coordination sur le site.
LOD 400 : Modèle de Fabrication et d'Assemblage
Le LOD 400 offre un niveau de détail ultra-précis, orienté fabrication et assemblage. Ce modèle BIM intègre des informations techniques complètes pour chaque composant, facilitant la préfabrication et l'exécution sur site. Il permet la création de plans de fabrication détaillés et optimise la planification de la construction.
Ce niveau de précision réduit significativement les erreurs de chantier et améliore l'efficacité globale du projet. Le LOD 400 sert également de base fiable pour les révisions futures et la maintenance, fournissant une représentation fidèle de l'ouvrage tel que conçu pour la construction.
Caractéristiques du LOD 400 :
- Modèle incluant des informations détaillées pour la fabrication des éléments.
- Utilisé pour la préparation des plans de fabrication et d'assemblage.
- Contient des spécifications complètes des matériaux et des méthodes de construction précises.
LOD 500 : Modèle Tel Que Construit (As-Built)
Le LOD 500 représente la version finale et la plus précise du modèle BIM, reflétant fidèlement l’ouvrage tel que construit. Basé sur des relevés détaillés (scan 3D, Hololens), il intègre toutes les modifications réalisées pendant la construction.
Ce jumeau numérique sert de référence exhaustive pour la gestion, l’exploitation et la maintenance du bâtiment. Il facilite les futures interventions et s’intègre parfaitement dans un Building Operating System (BOS), optimisant ainsi la gestion à long terme de l’infrastructure.
Caractéristiques du LOD 500 :
- Modèle exact en termes de dimensions et de spécificités de chaque élément basé sur un scan 3D ou sur une comparaison avec les Hololens.
- Utilisé pour les opérations, la maintenance et la gestion des installations.
- Inclut toutes les données et spécifications finales des éléments constructifs.
- Cette base sera par la suite intégré dans un Building Opérating Système (BOS).
Conclusion : Maîtriser les LOD pour Optimiser les Projets BIM
La compréhension et l’utilisation judicieuse des niveaux de détail (LOD) du BIM, du LOD 100 au LOD 500, sont cruciales pour le succès de tout projet de construction moderne. Chaque niveau représente une étape dans l’évolution du modèle, offrant un degré croissant de précision et de spécificité. Cette approche structurée permet une planification plus efficace, une meilleure coordination entre les intervenants, et une exécution optimisée des travaux.
L’adoption d’une stratégie BIM progressive, basée sur les LOD, aide à:
- Minimiser les erreurs et les conflits
- Optimiser les coûts à chaque phase du projet
- Améliorer la qualité globale de la construction
- Faciliter la prise de décision basée sur des données précises
- Mettre en place un FM BIM
En définissant clairement le niveau de détail requis à chaque étape, les équipes peuvent adapter leur charge de travail et optimiser l’utilisation des ressources. Cette approche, similaire à la gestion du « level of detail » dans les jeux vidéo, permet d’ajuster la complexité du modèle en fonction du besoin conceptuel du projet.
Pour aller plus loin, il est intéressant d’explorer comment les « expressions LOD » peuvent être intégrées dans un « LOD group » pour automatiser les changements de niveau de détail en fonction des besoins spécifiques de visualisation ou d’analyse. Cette technique, inspirée du « polygon count model » utilisé dans les environnements 3D complexes, pourrait révolutionner la manière dont nous interagissons avec les modèles BIM, en offrant une expérience plus fluide et adaptée à chaque utilisateur.
En conclusion, la maîtrise des LOD ouvre la voie à une nouvelle ère de conception et de gestion des projets de construction. Elle pose les bases d’une intégration encore plus poussée du BIM dans toutes les phases du cycle de vie d’un bâtiment, promettant des avancées significatives dans l’efficacité et la durabilité de nos environnements bâtis.
